Dimensionner une chaudière et ses auxiliaires

Le principe

La puissance de la production de chaleur est déterminée en fonction des besoins de chaleur du bâtiment. Sur base du besoin de chaleur, l’objectif du dimensionnement de la ou des chaudières est de lui/leur permettre de travailler à charge partielle un maximum de temps pendant la période de chauffe. En effet, le fonctionnement à charge partielle permet aux chaudières à gaz ou au fuel de produire de la chaleur avec un meilleur rendement de combustion.

Quelle puissance pour les chaudières ?

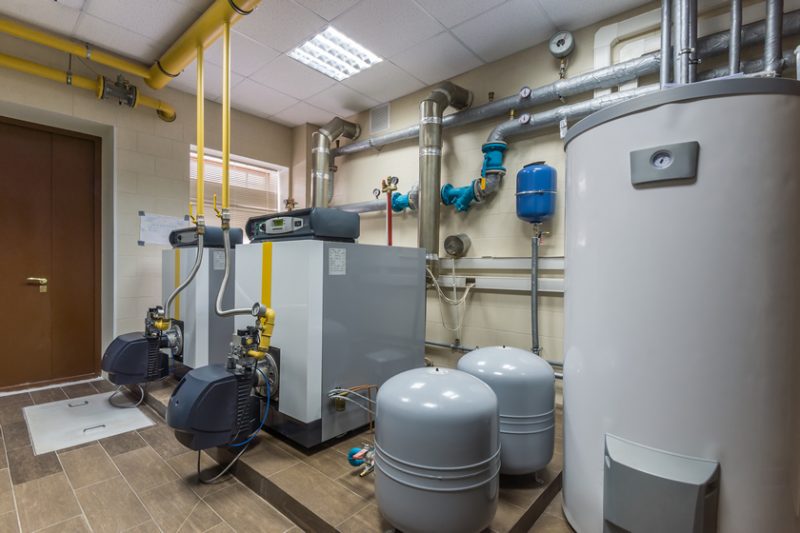

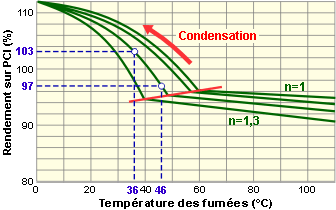

Avec les chaudières modernes dont le coefficient de perte à l’arrêt est extrêmement réduit (… 0,2 % … de la puissance chaudière), en adaptant la puissance du brûleur aux besoins réels, le rendement s’améliore. En effet, dans ce cas, la surface d’échange de la chaudière augmentant par rapport à la puissance de la flamme, la température de fumée à la sortie de la chaudière sera plus basse et le rendement de combustion plus élevé. Cette augmentation de rendement sera plus élevée que la légère augmentation des pertes à l’arrêt. Il faut cependant faire attention à ne pas abaisser exagérément la puissance du brûleur par rapport à la puissance de la chaudière sous peine de voir apparaître des condensations dans celle-ci. Il faut rester dans les limites préconisées par chaque constructeur. Il faut également tenir compte du surinvestissement éventuel pour la chaudière. La PEB demande de préciser quel est le rendement à un taux de charge de 30 % ; c’est la valeur à laquelle l’ensemble brûleur/chaudière donne en général son meilleur rendement. De ce point de vue, le choix d’une puissance de chaudière plus élevée que la puissance de dimensionnement ne permettra pas à celle-ci de travailler à charge partielle pendant un maximum de temps.

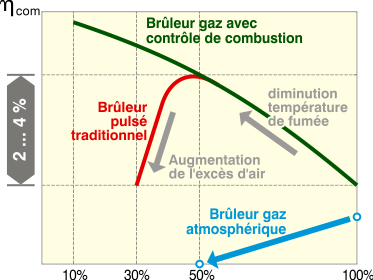

En effet, comme le montre le schéma ci-dessous, le rendement de combustion s’améliore à charge partielle. Les brûleurs gaz à pré-mélange avec contrôle de la combustion permettent d’améliorer le rendement de 4 à 5 % entre la charge nominale (100 %) et la limite basse de charge partielle (10 %). La plupart des constructeurs ne vont pas plus bas que les 10 %. Pour beaucoup de modèles de chaudière à air pulsé, l’optimum de rendement se situe autour des 30-40 % de taux de charge.

Rendement de combustion.

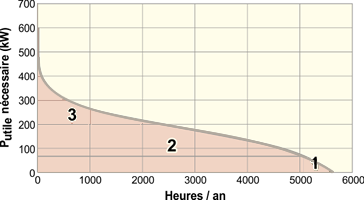

La monotone de chaleur donne des renseignements sur le taux de charge de la chaudière auquel on doit s’attendre sur une saison de chauffe, et ce pendant un nombre d’heures déterminé.

Quelle combinaison de puissance ?

La norme NBN D30-001 (1991) propose la répartition de puissance suivante :

Il ne faut sûrement pas aller au-delà du surdimensionnement proposé ici. En effet, ce dernier peut déjà être important si on considère que le calcul de « Q_tot » inclut déjà des marges de sécurité.

Les chaudières au bois, pellets ou plaquettes, possèdent des spécificités par rapport aux chaudières gaz ou fioul si bien qu’elles sont dimensionnées différemment, du moins dans le domaine tertiaire.  Voici les éléments qui vont modifier le raisonnement :

• Plage de modulation de puissance plus restreinte : Les chaudières au bois fournissent leur meilleur rendement près de la puissance nominale, c’est-à-dire proche de la puissance maximale. Quand on réduit la puissance, le rendement diminue légèrement. Néanmoins, comme toute chaudière, la plage de modulation des chaudières au bois sont limitées. Cette plage est plus restreinte que pour le gaz ou certains brûleurs au mazout. En dessous d’un certain seuil de puissance, le rendement de la chaudière et la qualité de la combustion deviennent nettement dégradés. Pour les chaudières de puissances élevées, on peut donner un ordre de grandeur pour la puissance minimale qui est de 25-30 % de la puissance nominale. En dessous de cette valeur de puissance minimale instantanée, il n’est pas souhaitable de faire fonctionner la chaudière au bois.

• Besoin de cycles longs de production : Les chaudières au bois ont besoin de fonctionner sur base de cycles de production longs pour atteindre les meilleurs rendements et une qualité de combustion efficace, ce qui limite l’émission de gaz et particules nocifs. Pour un besoin de puissance thermique faible du bâtiment, c’est-à-dire à température extérieure modérée, la puissance minimale de la chaudière ne peut descendre à ce niveau (à cause des limites de modulation citées ci-dessus). On pourrait imaginer de travailler avec une puissance à la chaudière qui appartient à sa plage de modulation (par exemple, à puissance minimale) et arrêter/redémarrer la production de la chaudière de manière régulière pour atteindre le niveau de demande du bâtiment. En d’autres termes, puisqu’on n’est pas arrivé à réduire suffisamment la puissance instantanée de la chaudière pour rencontrer le niveau de besoin du bâtiment, on diminue son temps de fonctionnement. Par définition, cela raccourcit la durée de cycles de production ce qui n’est pas compatible avec de bons rendements et une faible émission de gaz nocifs. Cette notion de « cyclage », c’est-à-dire d’arrêter et redémarrer la combustion pour les faibles besoins, est aussi rencontrée pour le chaudières gaz et mazout possédant un niveau de modulation de puissance relativement faible. Pour les techniques gaz et mazout, idéalement, il faut aussi éviter ces cyclages. Néanmoins, la longueur des cycles de production est moins critique pour ces vecteurs énergétiques que pour le bois-énergie.

• Le coût des chaudières au bois : Les chaudières au bois sont intrinsèquement plus chères que leurs homologues au gaz ou au mazout. Il n’y a rien d’alarmant à voir dans ce constat. En effet, avec le bois-énergie, on peut bénéficier d’un coût du combustible inférieur aux autres vecteurs énergétiques classiques. Du coup, le surinvestissement pour la chaudière au bois peut-être amorti. Après ce délai, on peut même engendrer des gains. Par contre, il peut être intéressant de ne pas choisir une chaudière au bois trop puissante pour limiter le coût et de réaliser les appoints de puissance par une chaudière traditionnelle, ces appoints étant relativement peu fréquents.

Dimensionnement de la puissance maximale des besoins

Comme il a été expliqué dans la section précédente, on part de la puissance maximale demandée au système de chauffage. Celle-ci est estimée en sommant les pertes par transmission, ventilation, infiltration avec une température externe égale à la température de base. Ensuite, on  complète éventuellement par une certaine marge de puissance afin d’assurer la relance (si on travaille en régime intermittent).

Dimensionnement de la chaudière bois : aspects techniques

Si on dimensionne la puissance nominale de la chaudière principale au bois sur la puissance maximale demandée au chauffage, elle ne pourra pas répondre à tous les appels de puissance du bâtiment. En effet, à température externe modérée, la modulation de la chaudière principale au bois ne pourra pas toujours descendre au niveau de puissance requis sans dégrader fortement son rendement voire la qualité de la combustion. Pour les faibles puissances, celles-ci devront être produites par une autre chaudière capable de travailler efficacement dans cette plage. Dans le diagramme ci-dessous, l’énergie produite par la chaudière principale au bois peut être comparée à l’énergie produite par l’appoint : il s’agit des aires sous la courbe.

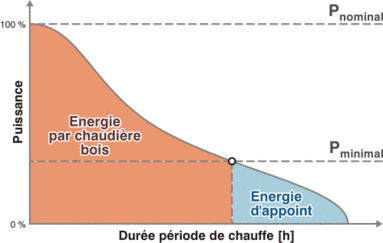

Illustration sur la monotone de charge du taux de couverture d’une chaudière bois dimensionnée sur la puissance maximale.

Le fraction de la demande annuelle produite par la chaudière principale au bois s’appelle le taux de couverture. Pour optimiser la chaudière principale au bois, il faut maximiser ce taux de couverture. La manière de procéder consiste à ne pas dimensionner la puissance nominale de la chaudière sur la puissance maximale demandée au système de chauffage. Cela abaisse la puissance minimale qui peut être produite par la chaudière et on est donc à même de produire pour des températures extérieures plus modérées correspondant à des besoins relativement faibles. En fait, dans la monotone de charge, on sacrifie les pics de puissance qui n’ont lieu que pendant peu de temps pour intégrer les faibles puissances qui sont atteintes pendant une plus grande partie de l’année : le niveau de puissance que l’on retrouve pendant la majeure partie de la saison de chauffe s’appelle aussi charge de base. On peut se convaincre de l’intérêt de dimensionner à une puissance inférieure à la puissance maximale des déperditions avec la monotone de charge suivante où la production annuelle de la chaudière principale bois est supérieure au cas précédent  (c’est-à-dire quand la chaudière a une puissance nominale égale à la puissance maximale de besoin de chauffage).

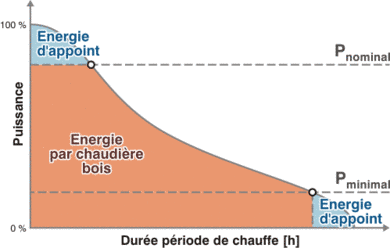

Illustration sur la monotone de charge du taux de couverture d’une chaudière bois dimensionnée à une puissance inférieure à la puissance maximale.

On peut réaliser le même raisonnement pour différents niveaux de puissance nominale de chaudière principale au bois. Typiquement, on obtient un taux de couverture optimal avec une puissance de chaudière principale bois inférieure à la puissance maximale de besoin de chauffage : une puissance nominale trop faible donne des taux de couverture trop faibles et, au-delà de l’optimum, une puissance nominale trop proche de la puissance maximale réduit le taux de couverture. En fait, cet optimum dépend de la forme de la monotone de charge et donc varie d’un bâtiment, d’une institution, à l’autre.

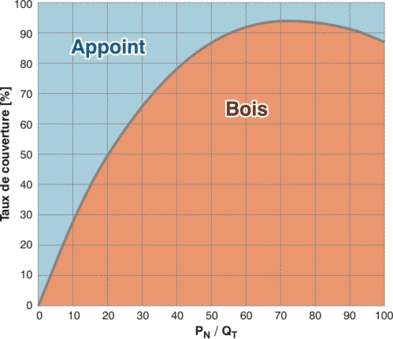

Exemple d’évolution du taux de couverture en fonction du rapport entre la puissance de la chaudière (PN) et la puissance maximale des déperditions (QT).

Il faudra réaliser un appoint de puissance pour couvrir les besoins de puissance du bâtiment supérieurs à la puissance nominale de la chaudière bois. Cela s’opère par une chaudière d’appoint. Si cette chaudière d’appoint travaille sur base d’un vecteur énergétique autre que le bois, on dira que l’on travaille en mode bivalent. Dans certains cas, la chaudière d’appoint pourrait elle-même fonctionner au bois-énergie. Dans ce cas, on dira plutôt que l’on travaille avec des chaudières en cascade si le conditionnement est le même pour les deux chaudières.

Dimensionnement de la chaudière bois : aspects économiques

Les chaudières bois sont caractérisées par des coûts d’achat supérieurs aux chaudières traditionnelles gaz ou mazout. Du coup, il peut être intéressant de ne pas dimensionner la chaudière bois sur la puissance maximale de chauffage comme les puissances élevées sont appelées très peu souvent. On calibre la chaudière bois sur la charge de base pour qu’elle fonctionne un maximum de temps et que le surinvestissement pour la chaudière bois puisse s’amortir plus rapidement. C’est une seconde raison qui justifie un fonctionnement en mode bivalent.

Dans le point précédent, nous avions annoncé que la chaudière d’appoint pouvait fonctionner au bois. Pourtant, sur base de considérations économiques, l’intérêt de placer une chaudière traditionnelle gaz ou mazout est plus évident étant donné qu’elle est amenée à fonctionner pour des courtes périodes de la saison de chauffe. Néanmoins, dans certains cas, une chaudière d’appoint fonctionnant au bois-énergie semble pouvoir se justifier économiquement.  Tout dépend de la consommation annuelle que devra assurer cette chaudière, du coût et de la disponibilité du combustible pour l’institution qui utilisera cette chaudière.

Sécurité d’approvisionnement de chaleur : chaudière de soutien

Dans les considérations précédentes, on pourrait penser que la chaudière d’appoint a une puissance relativement faible, c’est-à-dire juste le complément de puissance nécessaire pour assurer, avec la chaudière principale au bois, le besoin maximal de chauffage. En fait, dans certains cas, la puissance de la chaudière d’appoint est supérieure à la puissance de la chaudière bois. En effet, on veut, pour certaines applications, garantir l’alimentation en chaleur du bâtiment même si la chaudière bois ne peut plus fonctionner (pour cause de panne, entretien, manque de combustible dans le silo). Ce problème de sécurité d’approvisionnement se pose pour tous les vecteurs énergétiques (gaz et mazout compris). La chaudière d’appoint aura un rôle de soutien (« backup ») pour pouvoir maintenir la température du bâtiment à un niveau acceptable même si la chaudière principale au bois ne peut plus fonctionnement temporairement, niveau qui n’est pas nécessairement égal à la température de consigne : on peut dans certains cas juste maintenir la température à une valeur modérée inférieure à la consigne, le temps de remettre la chaudière principale au bois en fonctionnement.

À titre d’exemple, on peut citer le cas de la chaufferie de Libin qui alimente un réseau de chauffage urbain. La chaudière principale est une chaudière à plaquettes de 550kW qui est dimensionnée pour répondre à 95% du besoin annuel de chaleur. Par conséquent, la chaudière d’appoint ne doit répondre qu’à 5% du besoin annuel. Néanmoins, cette chaudière travaillant au mazout présente une puissance nominale de 600kW afin de pouvoir servir de soutien en cas de panne de la chaudière principale.

Nombre de chaudières

Dans les considérations précédentes, nous avons essentiellement analysé le cas d’une seule chaudière bois principale qui assure la majeure partie de la production annuelle de chaleur. Le besoin d’une chaudière d’appoint a été longuement discuté. Si la puissance demandée est suffisamment importante, on peut aussi réaliser la production principale de chaleur sur base de plusieurs chaudières au bois-énergie. Cela permet, d’une part, de balayer une plage plus large de puissances sans devoir faire face au problème de « cyclage » et, d’autre part, de répondre à la question de la sécurité d’approvisionnement en cas de panne.

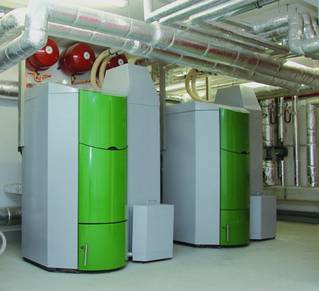

Exemples d’une installation composée de deux chaudières à pellets fonctionnant en cascade.

Le débit que doit véhiculer un circuit de distribution dépend de la puissance à fournir et du régime de dimensionnement des corps de chauffe.

La section des conduites se déduit de la relation :

Plus les conduites de distribution sont étroites, pour assurer ce débit, plus la vitesse de l’eau est élevée, avec pour conséquences :

• l’augmentation du bruit,
• l’augmentation des pertes de charge et de la consommation électrique du circulateur,
• la difficulté de réglage de l’installation.

En contre-partie, le coût des conduites est moindre.

Deux techniques sont possibles pour dimensionner le diamètre des conduites :

• se fixer une vitesse maximale constante (par exemple 0,5 m/s) dans tout le réseau,
• ou se fixer une perte de charge constante pour chaque tronçon (par exemple, 120 Pa/m).

La première méthode donne généralement d’importants diamètres (investissement élevé, mais consommation des circulateurs moindres). La deuxième méthode peut donner des vitesses de circulation élevées et des problèmes acoustiques.

Dans son rapport n°1 de 1992, CSTC conseille de combiner les deux méthodes : pour les diamètres réduits (DN10-20), limiter la vitesse de l’eau à 0,4 m/s pour des raisons acoustiques, augmenter cette vitesse à 0,8 .. 1,2 m/s dans les grands diamètres (> DN50) si les conduites parcourent des locaux inoccupés, pour des raisons économiques, ne pas dépasser une perte de charge de 120 Pa/m pour les tronçons intermédiaires pour limiter les pertes de charge.

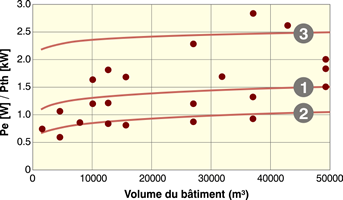

Ce n’est évidemment pas au responsable technique à dimensionner les conduites. Il peut cependant s’interroger sur les grandeurs de référence maximale utilisées par le bureau d’études lors de la conception. Par exemple, si on dimensionne les conduites pour une perte de charge linéaire de 50 Pa/m au lieu de 120 Pa/m, la puissance absorbée par le circulateur diminuera de 30 .. 40 %. Le prix des conduites augmentera de 4 .. 8 %.

Comme mentionné dans « Le choix des corps de chauffe« , dimensionner les corps de chauffe pour un régime de température de 70°/50° au lieu du 90°/70° traditionnel augmente les performances des chaudières à condensation. Cependant, le surcoût de ce surdimensionnement ne sera pas vite rentabilisé. Si ce temps de retour est considéré comme excessif, un bon compromis est alors de choisir le régime 80°/60°.

Le même principe peut être appliqué aux autres utilisateurs comme les batteries à eau chaude dans les groupes de traitement d’air, les ventilos-convecteurs ou encore la production d’eau chaude sanitaire.

Ces équipements travaillent généralement à plus haute température. Il est conseillé de les surdimensionner pour diminuer leur température de fonctionnement, par exemple en leur appliquant un régime de fonctionnement du type 70°/40° ou 90°/45° (batteries à eau chaude, échangeurs à plaque fonctionnant avec une température de sortie de 40°.45°). Cette pratique qui, pour les batteries, n’est pas encore rentrée dans les habitudes, conduit à un surinvestissement rentabilisé par l’exploitation.
