Choisir les luminaires – limiter l’éblouissement

On peut éviter les réflexions parasites sur les écrans de deux manières différentes :

Avec des luminaires basse luminance

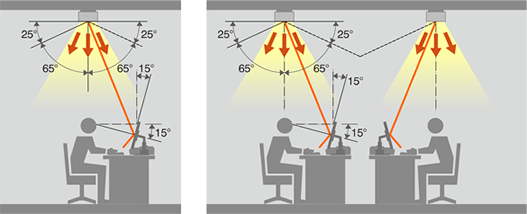

Le choix d’un luminaire dit « basse luminance » est la meilleure solution pour l’éclairage des locaux informatisés de surface relativement importante, quel que soit le type d’écran. Celui-ci ne doit pas être incliné de plus de 20° par rapport à la verticale (position courante de travail sur PC).

Pour prévenir tout risque de reflets dans les écrans quel que soit leur type, les normes  recommandent pour un angle d’élévation de 65° des valeurs de luminance reprise dans le tableau ci-dessous et ce quel que soit le plan du luminaire considéré (C0, C30, …, C90) :

Cependant, la protection contre l’éblouissement se fait au détriment du rendement du luminaire (plus on dispose de ventelles devant la lampe pour limiter l’éblouissement, plus importantes seront les pertes).

Les constructeurs proposent différents types de luminaires « basse luminance » avec des angles d’élévation inférieurs à 65°. Dans ce cas, il est important de garantir le maintien d’un rendement acceptable. Pour ce faire, Laborelec (le laboratoire belge de l’industrie électrique) a établi un tableau synthétique donnant, pour différents angles d’élévation, un rendement minimum à respecter.

En observant le tableau ci-dessus, on se rend compte que la DIN 5035 est plus précise et contraignante que la norme EN 12464-1. À l’heure actuelle, certains constructeurs proposent des luminaires dont les caractéristiques techniques tiennent compte des deux normes.

Exemple. Ce luminaire basse luminance répond à la norme EN 12464-1. La luminance du luminaire est inférieure à 200 Cd/m² pour un angle de défilement > 65° et ce dans toutes les directions. Son rendement, avec 1 lampes T8 de 58 W est de 76 %. De plus, il est DIN 60.

Remarque.

Le libre choix des luminaires équipés de lampes T5 ou T8 est laissé à l’auteur de projet. Toutefois on rappellera que pour comparer ces deux technologies il faut :

• Vérifier que les constructeurs donnent des valeurs de rendement qui puissent être comparées (pour une même température ambiante),

• Vérifier le prix.

• Se rendre bien compte que les sources LED et les lampes T5 ont une luminance plus élevée que les lampes T8 donc risque d’éblouissement.

Avec des luminaires « lumière douce » ou à plexi performant

Écran à affichage positif… et … Écran à affichage négatif.

Les luminaires « lumière douce » ont une luminance nettement supérieure à 200 cd/m² pour des angles d’élévation > 65°.

Ils ne peuvent donc pas être utilisés en présence d’ordinateurs, sauf dans le cas très restreint d’écrans plats à affichage positif (caractères sombres sur fond clair) et bon traitement antireflet.

En effet, la norme européenne ISO 9241 admet qu’une luminance moyenne des luminaires de 1 000 cd/m² (avec des pointes de moins de 1 500 cd/m²) ne provoquera pas de réflexion gênante sur les écrans. Ceci s’explique par la réduction du contraste entre ce type d’écran et les réflexions qui peuvent y apparaître (attention, le contraste entre le fond d’écran et le texte diminue aussi, ce qui est un inconvénient !).

Les  luminaires « lumière douce » respectent ce critère soit directement, soit moyennant une adaptation qui limite leur luminance moyenne (par exemple pour les lampes fluocompactes).

L’avantage de ce type de luminaire apparaît lorsqu’on utilise des ordinateurs portables. (En effet les recommandations Laborelec s’appliquent pour des écrans inclinés de 15° à 20° par rapport à la verticale). Dans le cas d’ordinateurs portables, l’utilisateur incline plus fortement son écran. Il risque alors d’apercevoir des reflets même si les luminaires sont à basse luminance. Un luminaire « lumière douce » ayant une luminance moyenne dans toutes les directions, même verticale, peut alors se justifier. Il existe des luminaires à plexi performant avec les mêmes avantages que la « lumière douce ».

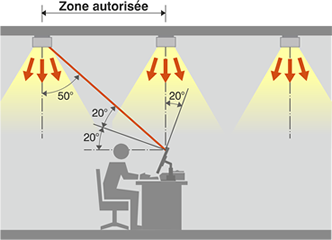

Les recommandations ci-dessus s’appliquent pour la majorité des bureaux. Cependant, dans un petit bureau (bureau individuel), on peut placer le luminaire et/ou les postes de travail de manière telle qu’il n’y ait jamais de réflexion. L’angle sous lequel l’écran voit le luminaire reste alors toujours inférieur à 50 – 60°.

On peut alors toujours choisir un luminaire qui n’est pas basse luminance, par exemple à ventelles planes et diffusantes ou à plexi. Ces luminaires ont un prix inférieur par rapport aux luminaires identiques équipés de ventelles paraboliques. Ces derniers apportent cependant un « plus » au standing du local et donc contribuent au confort psychologique des occupants.

Exemple : bureau avant et après

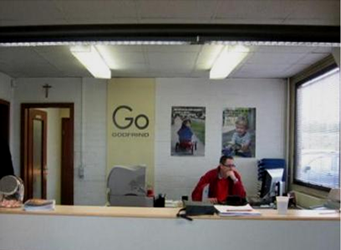

Avant : 2 vieux luminaires 2 x 36 W BM avec du bruit et éclairage trop faible.

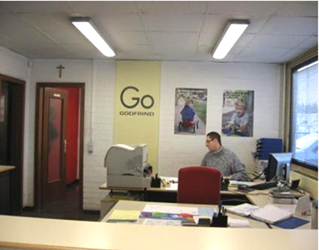

Après : 2 luminaires 1 x 35 W T5 BE-DIM avec un niveau d’éclairement x 1,5, une économie d’énergie > 50 %, < 2,5 W/m²/100 lux et confort visuel élevé !

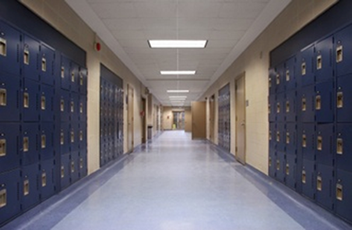

Les circulations ne présentent aucune exigence en termes de basse luminance. Tout au plus faut-il éviter un éblouissement trop important en choisissant des luminaires comportant un système de défilement. Des luminaires ouverts à ventelles planes sont donc tout à fait indiqués (angle de défilement minimum de 75°).

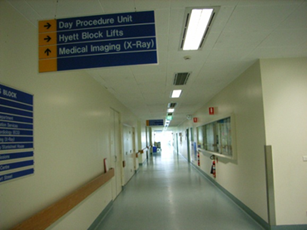

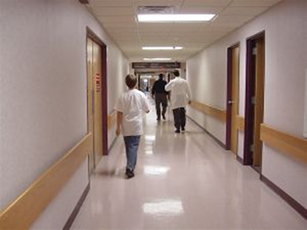

Les couloirs d’hôpital, de maison de repos

Les couloirs d’hôpitaux et des maisons de repos nécessitent une attention particulière sachant que l’éblouissement dû au luminaire peut être important pour les patients alités. C’est la raison pour laquelle les luminaires à basse luminance sont intéressants.
