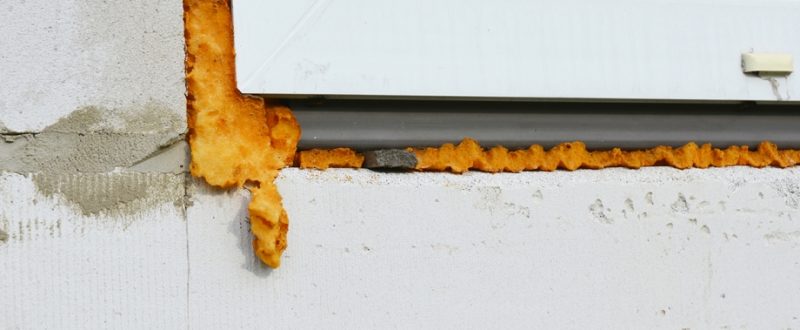

La configuration des différentes parois de l’enveloppe et des raccords entre elles
Il s’agit,
Pour les toitures plates
Des rives des toitures plates
Des chéneaux extérieurs ou les encorbellements en matériau pierreux
Des pénétrations verticales

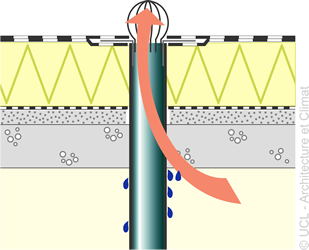

Des évacuations
Des socles en toiture plate

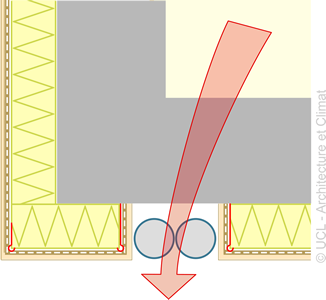

Des joints de mouvement relevés
Des lanterneaux

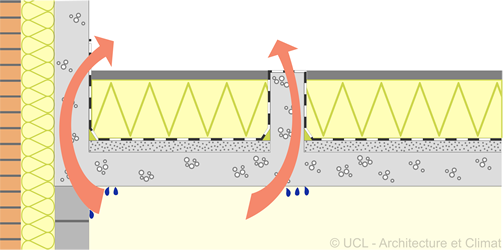

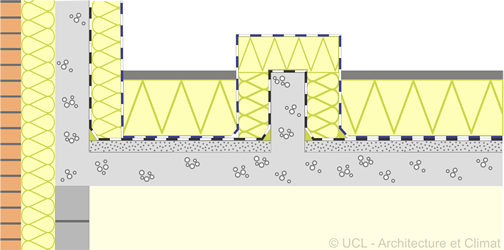

Des remontées de structure verticales
La toiture inversée ne permet pas de fixer l’isolant verticalement.
Dans ce cas, les parties verticales peuvent être isolées par la technique de la toiture chaude.

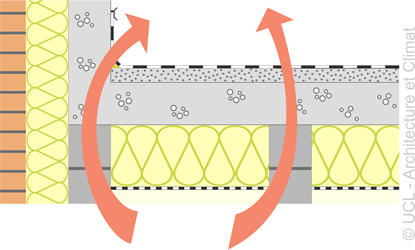

L’isolant d’une toiture froide ou d’une toiture isolée par l’intérieur est généralement interrompu par les murs supportant la toiture.
| Pour savoir comment réduire ces différents ponts thermiques, cliquez ici ! |
Pour les toitures inclinées

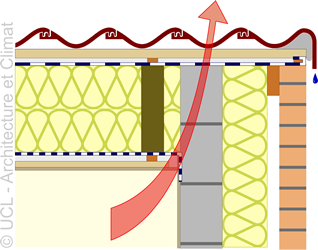

Du raccord versant de toiture-pignon

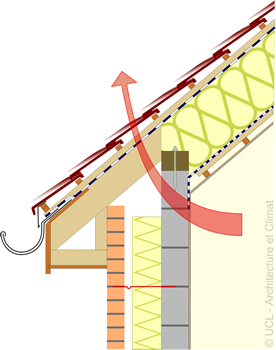

Du raccord pied de toiture-mur

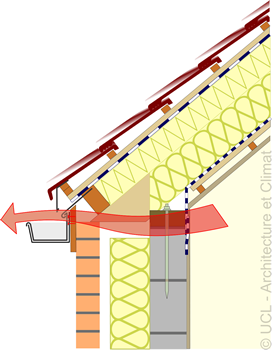

Isolation entre les chevrons.

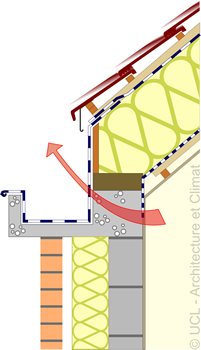

Des chéneaux extérieurs ou les encorbellements en matériau pierreux

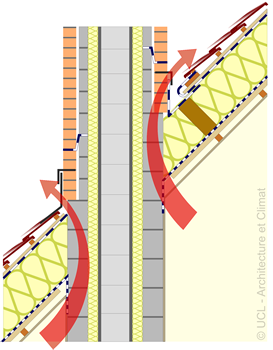

De la cheminée

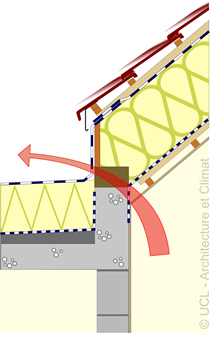

De la jonction d’une toiture inclinée à une toiture plate

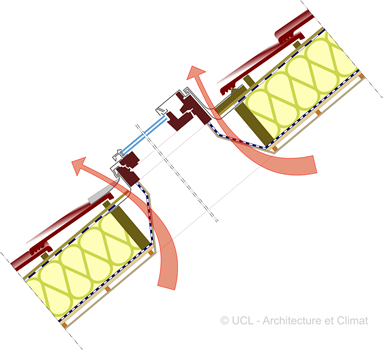

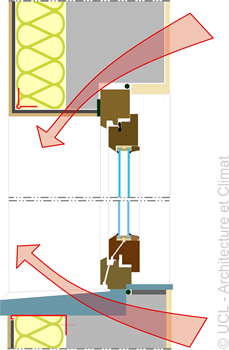

De la fenêtre

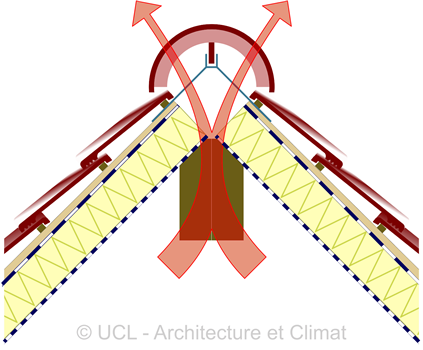

Du faîte du toit

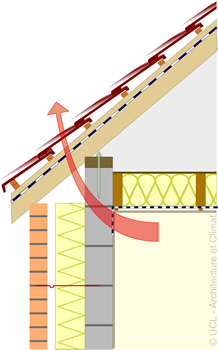

De la jonction plancher de comble isolé-mur extérieur
De la trappe d’accès dans un plancher de comble isolé
De la jonction entre un mur intérieur et un plancher de comble isolé
|
|
|
| Pour savoir comment réduire ces différents ponts thermiques, cliquez ici ! |
Pour les murs pleins isolés par l’extérieur
Pont thermique au niveau d’un balcon.

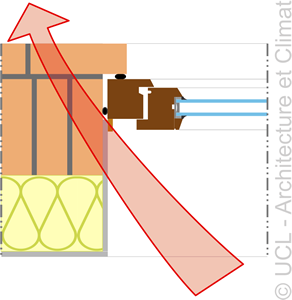

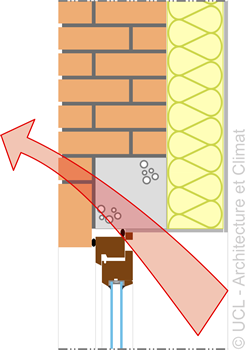

Ponts thermiques au niveau d’un seuil et d’un linteau de fenêtre.
Pont thermique au niveau d’un ébrasement de baie.
Pont thermique au niveau d’un encorbellement.
Pont thermique au niveau d’une descente pluviale.
|
Pour savoir comment réduire ces différents ponts thermiques, cliquez ici ! |
Pour les murs pleins isolés par l’intérieur
|
|
|
|

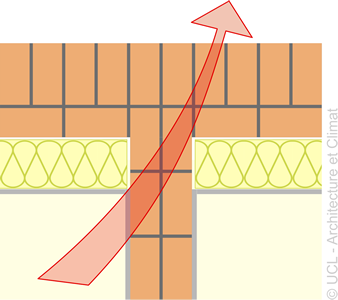

Liaison avec un mur intérieur |

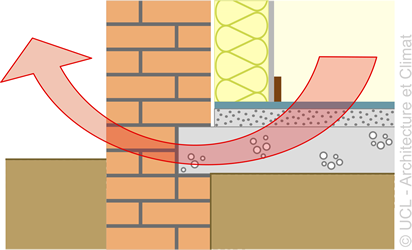

Fondation |
|
|
|
|

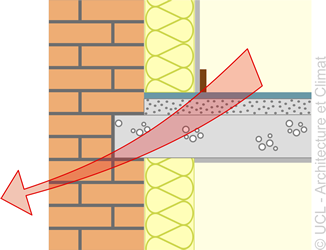

Appui de plancher |
Linteau |
|
|
|
|
Tablette de fenêtre |

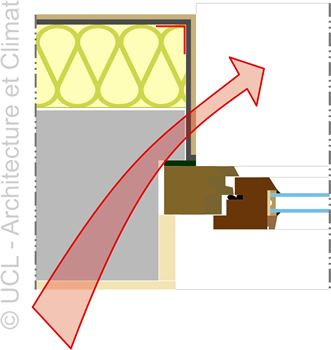

Ébrasement de fenêtre |
À côté des ponts thermiques « de conception », il existe aussi les ponts thermiques « d’exécution ». La perforation de l’isolant pour placer un boîtier électrique, par exemple, peut en créer un.
Pont thermique d’exécution
|
Pour savoir comment réduire ces différents ponts thermiques, cliquez ici ! |
Pour les murs creux
|
|
|
|
A. Rive de toiture. |

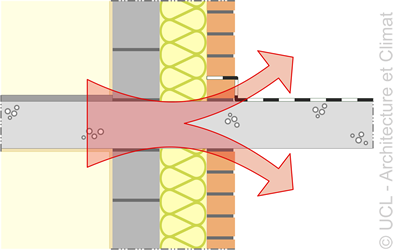

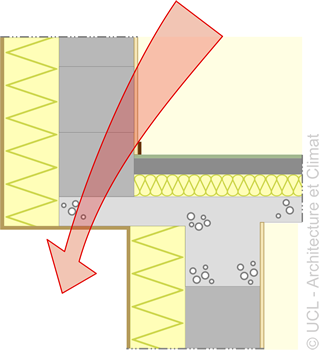

B. Appui de dalle. |
|
|
|
|
C. Linteau. |

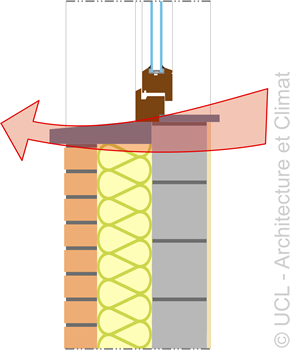

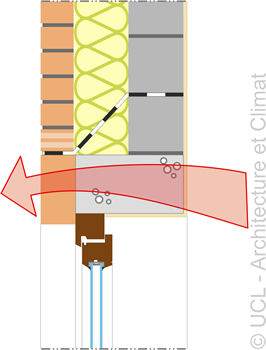

D. Seuil de fenêtre. |
|
|
|
|
E. Plancher sur vide sanitaire. |
F. Balcon en encorbellement en béton. |
À côté des ponts thermiques « de conception », il existe aussi les ponts thermiques « d’exécution ».
Pont thermique d’exécution.
Les panneaux d’angle ne sont pas superposés.
|
Pour avoir accès à des détails techniques de murs creux réalisés sans pont thermique, cliquez ici ! |
Les traces de condensation à l’intérieur du bâtiment
Certains indices peuvent révéler la présence de ponts thermiques.
Le plus flagrant est la présence d’eau condensée sur la paroi.
Une condensation localisée est un indice de pont thermique.
Mais la zone peut être simplement humide (l’eau s’étant condensée à l’intérieur du matériau) ou être provisoirement sèche. Dans ce cas l’humidité peut avoir laissé des traces comme des moisissures, des taches ou de la poussière collée différemment sur les zones (parfois) humides et sur les zones toujours sèches.
Les champignons se développent dans les zones des ponts thermiques.
La température locale des parois en hiver
Comparaison des températures de surface
Un thermomètre de contact permet de comparer la différence de température entre les différentes zones de la paroi concernée.
Thermomètre de contact et mesure de température ambiante.
Thermomètre de surface à infrarouge.
En hiver, à l’endroit du pont thermique, la température superficielle intérieure est nettement inférieure à celle des éléments environnants.
La différence de température étant d’autant plus importante que la température extérieure est basse, c’est une mesure que l’on fera par temps très froid.
| Exemple.

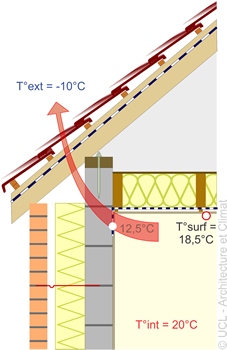

Une toiture inclinée est isolée (U = 0.4 W/m²K), sauf à un endroit (U = 2 W/m²K). θoi = θi – (U x 0,125 x (θi – θe)) > La température de surface du plafond sera de 18,5°C sauf à l’endroit du pont thermique où la température de surface sera de 12,5°C.
|
Évaluation du risque de condensation à partir des températures de surfaces et des ambiances extérieures et intérieures
On peut calculer le facteur τ en différents points d’un détail technique en mesurant les températures de l’air intérieur θi et extérieur θe ainsi que la température locale de la paroi θoi.
On dispose, dès lors, de τmin.
Suivant la NIT 153 du CSTC, il y a pont thermique lorsque τmin < 0,7. Néanmoins, celle-ci concerne plus spécifiquement les logements et la valeur de 0,7 a été fixée en fonction des températures minimales et des humidités que l’on retrouve dans ceux-ci. Pour les bureaux, par exemple, cette valeur pourrait sans doute être plus faible, car la production de vapeur est moins importante et qu’en général, on dispose d’une ventilation. Dès lors, dans le cas des bâtiments du secteur tertiaire, il vaut mieux évaluer le risque de condensation superficielle à partir des conditions réelles.
| Si vous souhaitez voir, par un exemple, comment évaluer concrètement le risque de condensation au droit d’un pont thermique dans un immeuble de bureau, cliquez ici. |
Autre méthode : la détection par thermographie
La détection par thermographie doit pouvoir s’affranchir de la variation du climat et doit donc se faire par temps chaud ou froid de préférence par l’intérieur (zone stabilisée en température et non perturbée par le vent, la pluie et le soleil).
Pour ce faire, il y a lieu de mettre le bâtiment en dépression à l’aide d’un Blowerdoor avec une pression suffisante permettant de conditionner l’ensemble de l’enveloppe (toitures et murs) de la même manière. Cette méthode évite les interprétations erronées causées par la différence de pression exercée par le vent provoquant la dépression sur une ou deux façade(s) et une surpression sur les autres. Cette méthode facilite le diagnostic et le rend fiable.
La thermographie par l’extérieur peut, dans certains cas particuliers, servir à confirmer un constat effectué par l’intérieur. Dans le cas des murs creux, l’unique thermographie effectuée par l’extérieur n’est pas pertinente la lame d’air entre l’isolant et la brique perturbe le diagnostic.
Pont thermique en rive de toiture.
Source : Infravision.
Photo infrarouge d’une façade.
Autre méthode connue : la couche de givre ou de neige sur un bâtiment chauffé montrera, par son absence à certains endroits, les zones chaudes dues aux ponts thermiques.
Ponts thermiques repérables par la neige.
La date de construction du bâtiment
En ce qui concerne les murs creux, ce sont en général surtout les murs creux de bâtiments datant de la fin des années 1970 et des années 1980 qui présentent des problèmes de ponts thermiques.
En effet, depuis la fin des années 1970, l’isolation est devenue chose courante dans le bâtiment. Ce changement dans les habitudes de construction a été induit par le choc pétrolier de 1973.
L’isolation des bâtiments en Wallonie se systématise après 1985, date à laquelle, l’Exécutif régional wallon adopte un règlement thermique imposant une isolation thermique de l’enveloppe des nouveaux logements.
Mais l’isolation telle que réalisée à ses débuts est encore mal maîtrisée et mène à la création de ponts thermiques; ceux-ci agissent comme révélateur d’humidité. En effet, avant isolation, la condensation de la vapeur d’eau se répartissait sur toutes les surfaces; après isolation, l’humidité se concentre uniquement sur les ponts thermiques et provoque l’apparition de moisissures.
Néanmoins, si les bâtiments de cette époque ont particulièrement souffert du manque de connaissance, les problèmes de condensation ne se cantonnent malheureusement pas uniquement à ceux-ci et malgré la maîtrise actuelle de la technique, on retrouve encore des défauts de construction menant tout droit à des problèmes de condensation dans les bâtiments récents.
Création d’un pont thermique au niveau de la baie.
Pont thermique au niveau de la baie.
