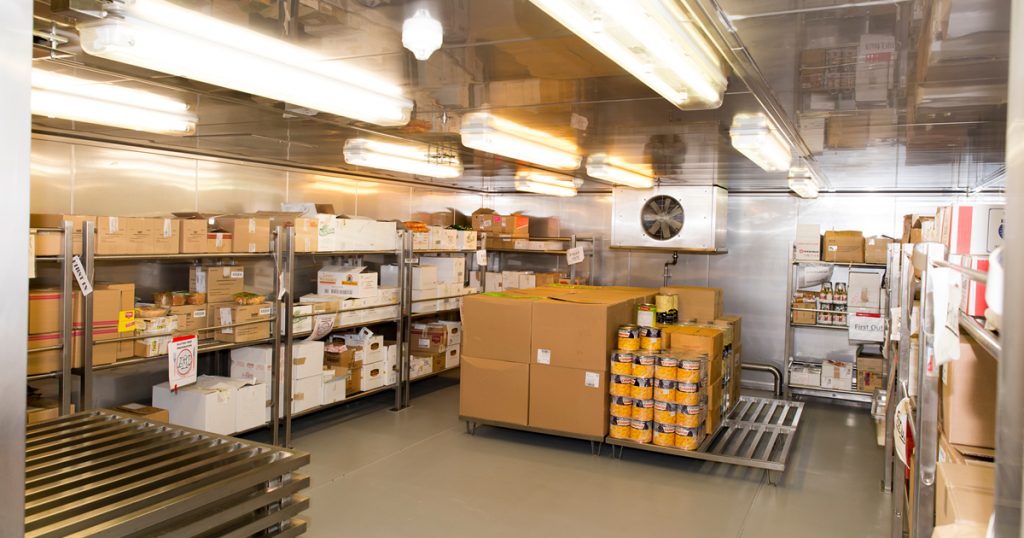

Optimiser le dégivrage des chambres froides

Au niveau de la configuration de l’enceinte et pour éviter la formation de givre sur l’évaporateur, il est préférable que celui-ci soit situé loin de l’entrée par laquelle est amené l’air chaud et humide. Si ce n’est pas le cas, il est nécessaire de se poser la question en terme financier par rapport au gain énergétique, du déplacement de l’évaporateur vers le fond de la chambre froide.

En ce qui concerne l’installation, pour faciliter et optimiser les opérations de dégivrage, on vérifie , si l’installation est équipée :

• d’une vanne magnétique sur le circuit frigorifique (juste avant l’évaporateur).
  Cette vanne va permettre d’arrêter le cycle du fluide frigorigène lors d’un dégivrage : lors d’un dégivrage, l’alimentation électrique de la vanne magnétique est coupée. La vanne se ferme. La Basse Pression au compresseur descend et le compresseur s’arrête dès que le niveau réglé sur le pressostat Basse Pression est atteint. Quand il n’y a pas de vanne magnétique, le compresseur devrait être directement arrêté électriquement (contacteur). Mais dans ce cas, une migration de réfrigérant peut se produire et encore continuer à s’évaporer, ce qui peut poser problème.
• de manchons souples placés à la sortie du ventilateur de l’évaporateur si la technique de dégivrage produit de la chaleur sur l’évaporateur. Lors d’un dégivrage, lorsque la ventilation est à l’arrêt, ce manchon retombe et se rabat sur la surface de pulsion du ventilateur. Une barrière physique est ainsi créée autour de la chaleur produite dans l’évaporateur pour dégivrer l’évaporateur.
  Ces manchons souples en fibre polyester sont encore appelés « shut up ».

Le réchauffage de la batterie pour assurer la fusion du givre peut se faire de diverses façons :

• par résistance chauffante,
• par introduction de vapeurs refoulées par le compresseur,
• par aspersion d’eau sur la surface externe, givrée, de la batterie,
• par circulation d’air.

Les deux premières méthodes citées ci-dessus sont les plus courantes :

Par résistance chauffante

Des résistances chauffantes sont imbriquées dans les tubes en cuivre qui composent la batterie de l’évaporateur. Leur position et leur puissance sont étudiées par le fabricant de manière à répartir uniformément la chaleur produite à l’ensemble de la batterie.

Avantages, inconvénients et choix

C’est une méthode simple, très répandue pour les unités de puissance moyenne.
Elle n’est pas dénuée de divers inconvénients : la consommation se fait en électricité directe, et donc à un prix élevé en journée, surtout si la période de dégivrage a lieu durant la pointe quart-horaire du mois.

Précautions

Dans les équipements frigorifiques des grandes cuisines, la place disponible fait souvent défaut et la tendance des architectes est de sélectionner du matériel très compact. D’autre part, les budgets sont de plus en plus étroits, ce qui ne facilite pas la sélection de matériel de qualité.

Cependant pour assurer un bon fonctionnement du dégivrage à long terme, certaines précautions sont à prendre :

• Les résistances n’ont pas une durée de vie éternelle. Elles doivent être remplacées en cas de défaillance. Lors de l’installation de l’évaporateur, il ne faudra donc pas oublier de tenir compte de leur longueur (généralement la longueur de l’évaporateur) et laisser l’espace nécessaire pour permettre de les extraire de leur  » doigt de gant « .
• Toutes les résistances sont fixées à l’aide de fixation ad hoc dans la batterie. Il importe de fixer également les nouvelles qui seraient introduites après un remplacement.
  En effet, si les résistances ne sont pas bien fixées, les dilatations produites lors du chauffage et du refroidissement peuvent faire bouger les résistances et les faire sortir de leur position initiale avec comme conséquence de ne plus chauffer uniformément la batterie sans compter les inconvénients matériels que cela suppose.

Par introduction de vapeurs refoulées par le compresseur

Cette technique, encore appelée dégivrage par « vapeurs chaudes » ou par « gaz chauds », consiste à inverser le cycle et à faire fonctionner l’évaporateur, le temps du dégivrage, en condenseur.

Avantages, inconvénients et choix

L’inversion de cycle est très économique, notamment car les vapeurs chaudes sont directement introduites dans les tubes avec des températures très élevées (avec le R22 on peut facilement atteindre plus de 90°). Les temps de dégivrage sont donc très courts : parfois quelques secondes suffisent.

Néanmoins, cette méthode complique le réseau des conduites frigorifiques : des éléments supplémentaires tels que la vanne à 4 voies (qui sert à l’inversion de cycle), vannes magnétiques pour couper les circuits, etc. viennent s’ajouter à l’installation en cas de rénovation.

Ainsi, elle est surtout utilisée dans les installations industrielles.

Dans les équipements frigorifiques des grandes surfaces, il n’y a que les machines à glaçons (lit de glace en poissonnerie), quand il en existe, qui sont parfois munies d’un système d’inversion de cycle pour démouler les glaçons.

Par aspersion d’eau sur la surface externe, givrée, de la batterie

Avantages, inconvénients et choix

Cette technique est parfois utilisée pour des enceintes froides à des températures voisines de 0°C et pour des enceintes réclamant une humidité élevée (chambres de conservation de fruits). La consommation d’eau, fluide de plus en plus coûteux, est un inconvénient.

Par circulation d’air de la chambre

De l’air provenant soit de l’intérieur de la chambre même, soit de l’extérieur, est envoyé sur l’échangeur. Dans le premier cas, le dégivrage est très lent. Dans le second, il faut isoler l’évaporateur de la chambre, ce qui n’est pas pratique.

Avantages, inconvénients et choix

L’inertie des produits stockés doit être suffisante à maintenir l’ambiance dans une fourchette de température acceptable. C’est donc une technique qui n’est pas à utiliser pour des chambres froides qui sont quasi vides juste avant le réapprovisionnement.

La première de ces méthodes a l’avantage de récupérer totalement l’énergie frigorifique stockée dans la glace. De plus, seule une horloge est nécessaire pour interrompre la production frigorifique. Elle ne tombe donc jamais en panne.

En général, cette méthode est utilisée avec une température de chambre supérieure à 0°C et lorsque les enceintes ne sont pas trop sollicitées par des ouvertures de portes. Mais la pratique montre que certains régulateurs « intelligents » utilisent également ce système lorsque la température est fortement négative, grâce au fait qu’en dessous de -5°C la structure de la glace est très différente (beaucoup plus poudreuse et donc moins collante : une sublimation est alors possible).

Remarque : cette technique est celle utilisée par un fabricant  qui propose une régulation intelligente des dégivrages.

Le dégivrage est une source de consommation d’énergie :

• Par l’apport de chaleur nécessaire à la fusion du givre (effet utile).
• Suite à l’échauffement, suivi du refroidissement, de la masse métallique de la batterie (effet nuisible).
• Par le réchauffement partiel, suivi de la remise en température de la chambre froide, une partie de la chaleur que nécessite le dégivrage ayant été perdu dans cette enceinte (effet nuisible).

Il existe donc une fréquence optimale de dégivrage pour minimiser l’énergie dépensée par cette opération :

• Trop fréquents, ils sont effectués alors qu’une faible quantité de givre s’est déposée sur la surface froide, l’effet utile est insuffisant devant les effets nuisibles qui l’accompagnent.
• Trop peu fréquents, la masse excessive de givre présente sur la batterie diminue l’efficacité énergétique de la machine frigorifique.

Dans le cadre d’une amélioration, les techniques de régulation et de commande modernes deviennent très accessibles financièrement parlant. Si votre régulation existante est vétuste, le remplacement d’une horloge classique, par exemple, par un module de régulation ne devrait pas vous ruiner.

Choix du type de régulation

Pour les petites enceintes, une régulation par horloge peut suffire. Mais mal utilisée, cette régulation peut conduire à des aberrations énergétiques : qu’il y ait présence ou non de glace, le dégivrage est enclenché à l’heure programmée, la durée du dégivrage est fixe, quelle que soit la présence effective de glace.

Ainsi, en fonction des conditions d’exploitation des enceintes froides (peu ou beaucoup d’ouvertures de portes), les agents d’exploitation devront modifier la fréquence des dégivrages par le réglage des horloges, et une sonde de fin de dégivrage doit permettre à l’installation de redémarrer plus rapidement que la période fixée.

Cependant, ils ne doivent, en aucun cas, intervenir sur la séquence. Certaines d’entre elles, interne des opérations de dégivrage, si elles sont mal conduites, peuvent créer des écarts de pression intolérables entre l’intérieur et l’extérieur des chambres froides.

Pour les plus grandes enceintes, il est indispensable, au niveau énergétique, que la séquence des dégivrages réels se rapproche au mieux de la séquence utile. On utilise pour cela une régulation électronique intelligente de dégivrage. De tels systèmes permettent des économies substantielles.

Il en existe au moins deux sur le marché :

• Le premier système de régulation électronique intelligent permet d’espacer la séquence de dégivrages initialement programmés s’il n’a pas détecté de phase de fusion suffisamment longue durant les 10 dernières opérations de dégivrage programmées.
• Le second système de régulation électronique intelligent détecte la présence de glace à partir de deux sondes de température (l’une mesure la température ambiante de la chambre, l’autre est placée dans les ailettes de l’évaporateur). L’explication de ce principe ne nous a pas été détaillée.
  Chez ce fabricant, le critère d’arrêt du dégivrage classique est une température d’évaporateur de 10°C. Cela semble élevé, mais c’est, semble-t-il, une sécurité par rapport à l’absence totale de glace.
  En plus de cette détection de givre, ce système choisit un dégivrage par circulation d’air de la chambre chaque fois que la température intérieure le permet. Ce qui est très intéressant au niveau énergétique puisque non seulement il ne faut pas produire de la chaleur pour le dégivrage, mais qu’en plus, toute l’énergie latente contenue dans la glace sera restituée à l’ambiance.
  Un dégivrage classique par résistance chauffante n’aura lieu que lorsqu’il n’est pas possible d’attendre la fusion de la glace par l’air ambiant.

Quel que soit le système de régulation intelligente, la souplesse de ces appareils par rapport aux thermostats mécaniques permet d’affiner les réglages et de proposer des fonctions complémentaires :

• alarmes,
• possibilité de faire fonctionner le congélateur avec une consigne abaissée de 5°C la nuit (pour bénéficier du courant de nuit),
• possibilité de délester durant la pointe 1/4 horaire,
• …

D’après le fabricant du second système ci-dessus, l’investissement (+/- 1 625 €) est amorti en moins d’un an.

De plus, ces systèmes peuvent tout à fait s’adapter sur des installations existantes.

Lors de la pose d’un système de régulation de dégivrage, il est important de l’adapter au mieux à la chambre froide et à son utilisation. Il appartient au frigoriste de bien poser au client les questions pour comprendre son mode opératoire et de cibler la régulation la plus appropriée.

Autres précautions…

Pour optimiser le dégivrage, le frigoriste ne doit pas oublier de prévoir deux temporisations dans les étapes de dégivrage :

• Après l’opération de dégivrage proprement dite, il faut prévoir une temporisation avant l’ouverture de la vanne magnétique (permettant à la production frigorifique de reprendre). Cette précaution permet d’assurer l’égouttage.
• Ensuite, il faut prévoir une deuxième temporisation avant la remise en fonctionnement des ventilateurs de l’évaporateur. Cette temporisation permet à la batterie d’atteindre une température moyenne inférieure ou égale à celle de l’enceinte. À défaut, la remise en route prématurée des ventilateurs peut envoyer de la chaleur dans la chambre froide et/ou des gouttelettes d’eau encore présentes.

Il veillera aussi à prévoir un système de sécurité qui arrête le dégivrage dès qu’une température ambiante excessive est atteinte. Cette sécurité doit, par exemple, être accompagnée d’une alarme qui prévient le personnel du problème.

Cette précaution est d’autant plus importante que les produits stockés sont coûteux.
