Impacts environnementaux : focus sur les murs extérieurs

Dans cette page, nous proposons une comparaison des impacts environnementaux des parois reprises dans la bibliothèque de TOTEM durant l’été 2023, afin d’identifier de bonnes pratiques en termes de choix constructifs. En particulier, nous nous intéressons aux murs extérieurs.

Recommandations avant comparaison

Ca change vite

Les bibliothèques TOTEM s’enrichissent régulièrement, les EPD (déclaration environnementale de produit) se multiplient… L’exercice fait ici est donc vrai pour en un temps t, et l’analyse peut changer rapidement. Cependant, puisqu’il ne s’agit pas de trouver un « meilleur élève », mais d’identifier des tendances, l’exercice vaut la peine.

Travailler à l’échelle de l’élément

Totem préconise la comparaison à partir du niveau hiérarchique correspondant aux éléments, de façon à considérer matériaux mis en œuvre ! En effet, si l’on comparait par exemple deux matériaux non mis en œuvre (deux isolants par exemple), on négligerait l’impact des matériaux additionnels nécessaires à celle-ci (fixation, mortier éventuel,…), et l’on pourrait mal estimer la durée de vie des matériaux, qui elle aussi peut dépendre des conditions de mise en œuvre .

Nous travaillons donc ici sur base des bibliothèques d’éléments prédéfinis dans TOTEM (planchers, murs, toitures,…). Il s’agit donc de bien de discuter de complexes multicouches, et non de matériaux individuellement.

Peut-on comparer des éléments n’ayant pas la même valeur U ?

L’impact environnemental de l’énergie consommée durant la phase d’utilisation de l’élément est pris en compte dans le score environnemental global. Une telle comparaison est donc possible, pour autant que l’on s’en tienne à une comparaison de l’impact sur l’ensemble des étapes du cycle de vie. Cela n’aurait évidemment aucun sens de comparer uniquement la phase de fabrication de parois n’ayant pas la même performance thermique.

Précisons cependant que la méthode de calcul utilisée pour l’évaluation de l’énergie consommée « in use » est discutable car relativement simpliste (méthode des degrés jours), et que l’impact de cette énergie n’est pas le même selon le type de système énergétique considérée (chauffage gaz ? pompe à chaleur ?). Les comparaisons qui sont faite sont donc à nuancer et contextualiser.

Peut-on comparer des éléments n’ayant pas la même durée de vie ?

Si l’on travaille à l’échelle des éléments, TOTEM uniformise les durées de vie à 60 ans, en intégrant un rythme de remplacement des éléments qui ne vivraient pas autant. La comparaison est donc possible.

Si vous voulez en savoir plus sur les hypothèses de calcul de TOTEM, dont la durée de vie, nous vous recommandons la video ci-dessous :

Peut-on comparer des élément n’ayant pas le même statut (Neuf ><Réno) ?

Oui et non. Il est intéressant de regrouper ces deux type d’éléments, pour mettre en évidence l’intérêt relative de la conservation d’éléments ou de composants existants. Mais une fois cela établi, c’est la comparaison d’éléments similaires qui a le plus d’intérêt pratique.

Vue générale

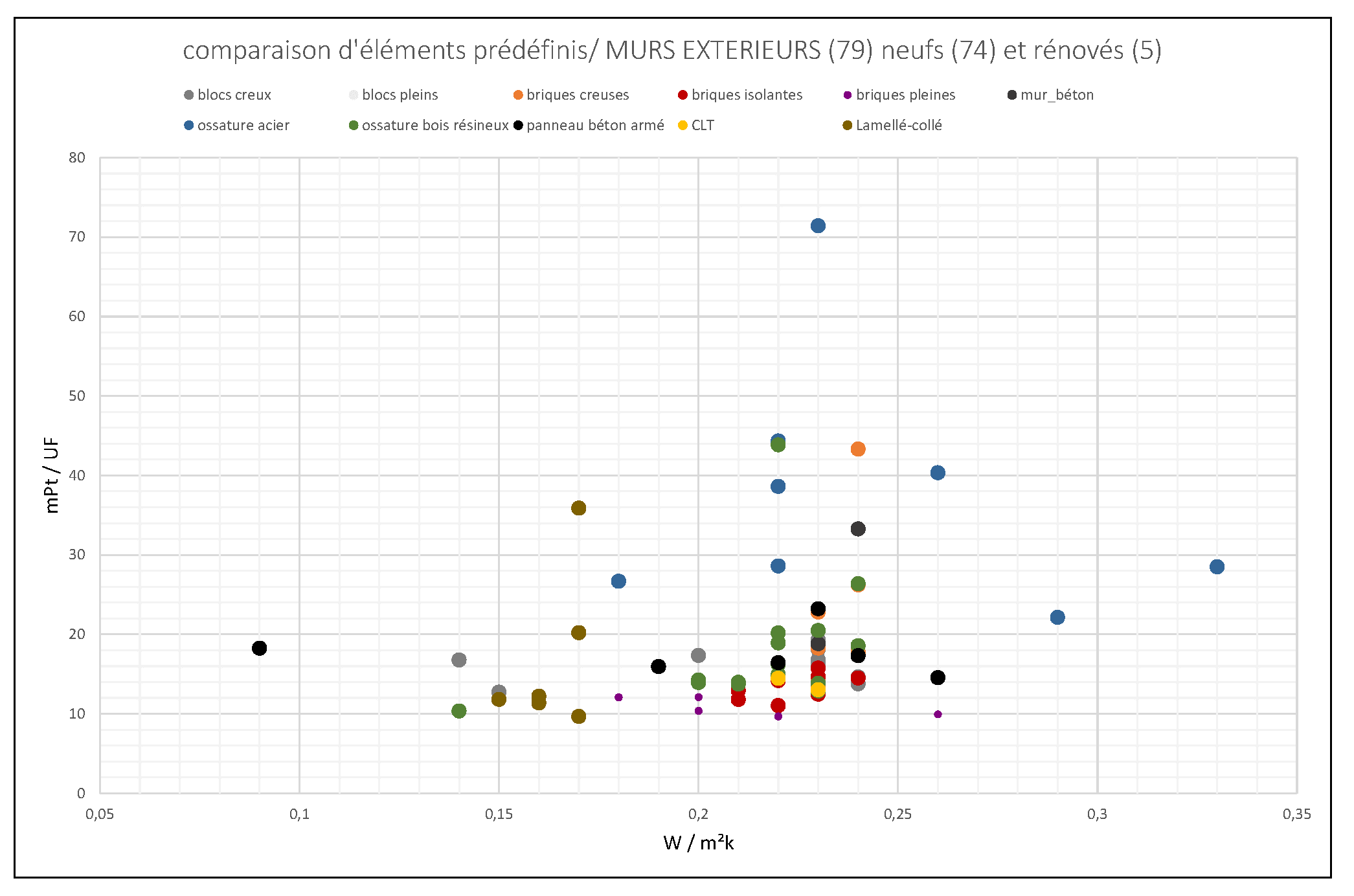

Le graphique ci-dessous représente l’ensemble des murs extérieures (79) répertoriés dans la bibliothèque TOTEM. En abscisse sont reprises les valeurs U (W/m²K) et en ordonnée le score agrégé de performance environnementale en millipoints par unité fonctionnelle de chaque complexe de paroi.

Les différents types de murs extérieurs sont regroupés selon le matériau de l’élément porteur du mur. Par exemple, on retrouve un groupe (vert) d’ossatures bois, un groupe (rouge) de mur en maçonnerie composé de briques isolantes, un groupe (bleu) de mur dont l’ossature est de l’acier, … Les points violets – de plus petite taille que les autres points colorés – représentent les complexes de parois de type RENO. Il s’agit dans ce cas-ci de murs extérieurs en briques.

Que peut-on observer en première lecture ?

• Presque tous les murs issus de la bibliothèque TOTEM ont des valeurs U réglementaires ou améliorées. La bibliothèque est donc composée d’éléments prédéfinis représentatifs de parois neuves ou lourdement rénovées mais non représentatives du bâti « à rénover ». Pour le devenir, ces éléments prédéfinis sont modifiables par l’utilisateur lorsque ceux-ci sont mobilisés au sein d’un projet. En consultation (en lecture seule), il ne sont pas modifiables. La volonté de Totem est d’étoffer des éléments prédéfinis « reno » présents dans la bibliothèque, mais à l’heure actuelle ces éléments sont encore marginaux.
• Les scores environnementaux sont assez dispersées mais on pressent l’émergence de certains clusters. Les éléments en ossature acier (points bleus) apparaissent d’emblée comme les « moins bons élèves » tandis que les points représentant des éléments en lamellé-collé, des éléments en briques, des éléments en ossature bois, des éléments de maçonnerie constitués de blocs creux s’agglutinent dans le « bon peloton ». Ce peloton correspond aux points qui tendent à rejoindre le bas du graphique, entre 10 et 20 mPt/UF.
• Les éléments situés vers le coin inférieur gauche du graphique conjuguent un faible impact environnemental (score bas en mPt) ainsi qu’une petite valeur U (bonne isolation). On voit que les parois les plus isolées ne sont pas nécessairement les moins impactantes, sans pour autant moins bien « performer » que les autres, signe que la question de l’impact environnemental ne se limite pas à une question d’isolation : les autres éléments de la paroi ont un rôle important dans la discussion.

Il ne faut néanmoins pas aller trop vite sur l’idée de clusters. Si certains groupes de parois semblent se distinguer par des impacts relativement faibles (lamellé-collé, briques), on voit bien que tous les éléments d’une même sous-catégorie ne scorent pas de façon homogène. Comme l’atteste par exemple cet élément en lamellé-collé qui se détache du « bon peloton » et affiche un score plus impactant.

Zoom sur les parois PEB conformes

Intéressons-nous maintenant aux éléments présentant une bonne valeur U proche de la réglementation actuelle ( < ou égal 0,24 W/m²K).

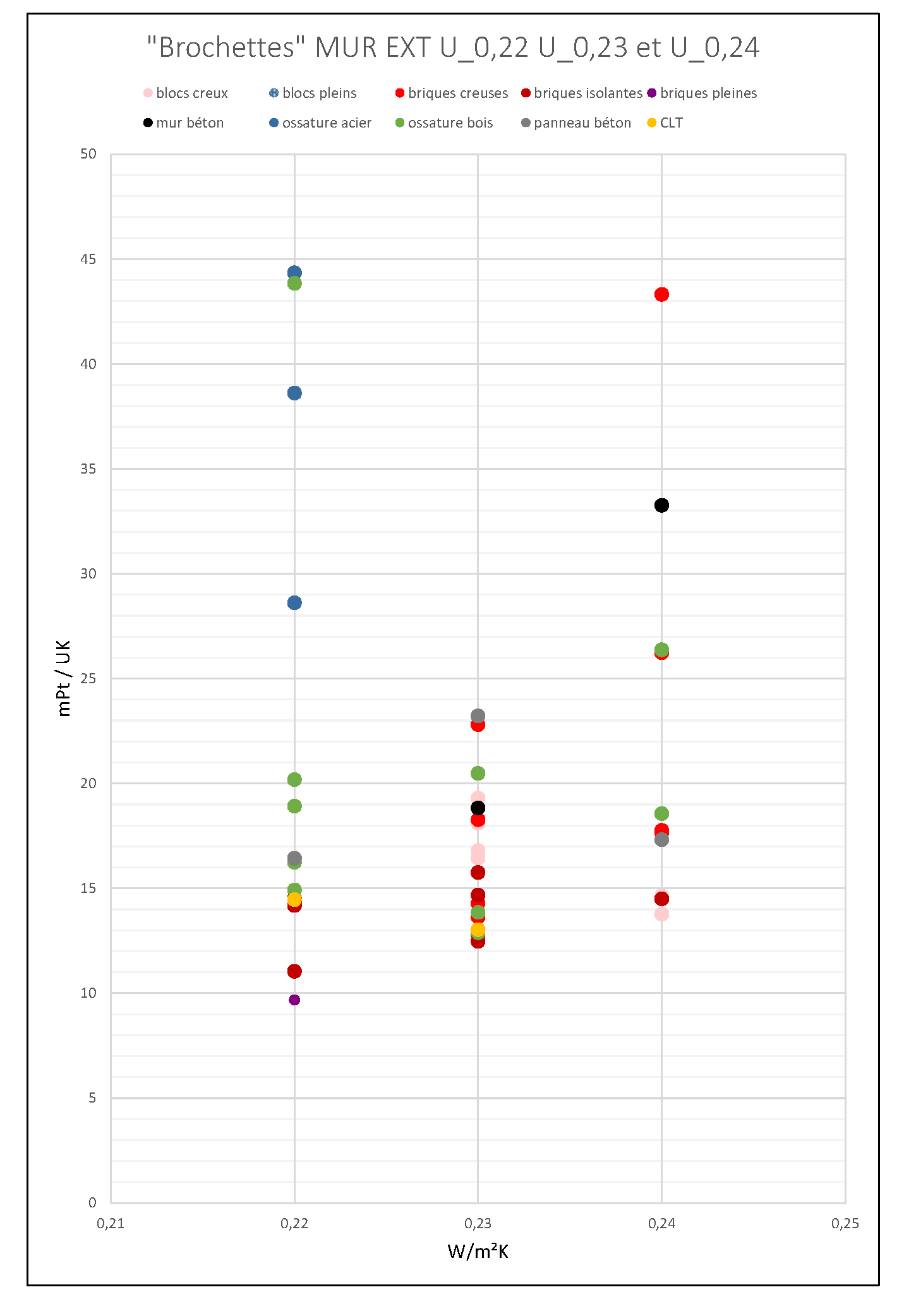

Le graphique ci-dessous présente un zoom sur quelques « brochettes » d’éléments tirées de la figure précédente, constituées d’empilements d’éléments autour des valeurs U suivantes: 0.22 W/m²K, 0.23 W/m²K et 0.24 W/m²K.

On constate d’emblée un empilement hétérogène des valeurs qui ne permet pas de tirer de grandes généralité. Des supposés « bons élèves » peuvent présenter un score très haut. On s’attendrais par exemple à ce que toutes les parois « bois » aient un score en mPt/UF bas, mais ce n’est pas le cas.

Il faut regarder en détail afin d’identifier dans leur groupe respectif les parois qui se distinguent de façon trop impactantes. Par exemple, dans le groupe des éléments en ossature bois, celles qui ont un score haut le doivent à chaque fois à une des couches du complexe de paroi (une isolation en laine de mouton, un bardage plastique ou des profilés alu pour plaques de revêtement en céramique émaillée). Une première conclusion s’impose: il ne suffit pas de définir l’élément structurel de la paroi pour atteindre un faible score, mais de bien réfléchir le complexe de paroi dans son ensemble.

Ceci dit, les ossatures d’acier se distinguent assez nettement dans le haut de la pile (allant de 28 à 71 mPt/UF), du fait de l’impact très lourd de la production de l’acier…

Podium

Le meilleur élément de la figure est ce point mauve apparaissant à la base de la « brochette » 0.22 W/m²K). Il s’agit d’une paroi de briques pleines en terre cuite « Reno ». Cela veut dire que certains composants de cet élément n’ont pas le même statut que celui de la majorité des éléments prédéfinis : les phases de production et chantier ne sont pas considérées pour ceux-ci. C’est donc une situation particulière.

En dehors de ce cas particulier, les éléments sur le podium sont :

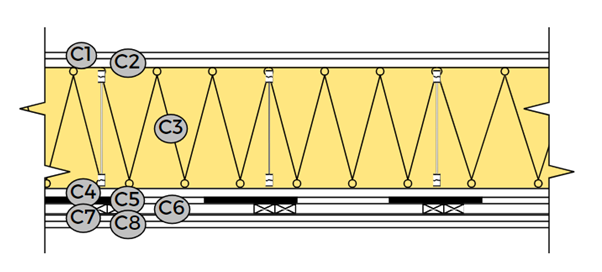

• une structure en lamellé-collé isolée en cellulose et avec un enduit extérieur posé sur un panneau de fibre de bois (référence TOTEM : ME_Profilés FJI 250_Bois lamellé_BIB_Neuf_02, ID ET44) : U=0.17 W/m²K pour 9,68 mPt/UF et 32 cm

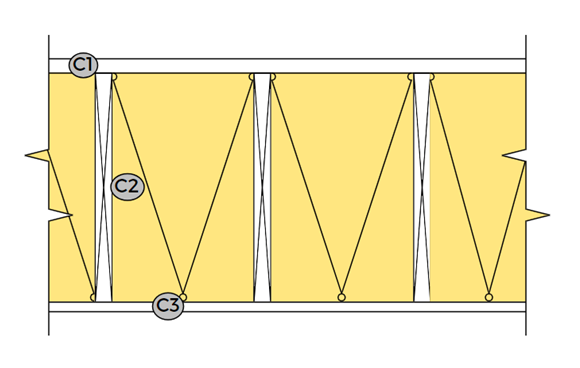

• La paroi « biosourcée » type : Une ossature bois isolée par ballots de paille, avec enduits d’argile intérieures et extérieures (référence TOTEM : ME_Ossature_Bois résineux_BIB_Neuf_01, ID  ET103) : U=0.14 W/m² K pour 9,98 mPt / UF et 53 cm

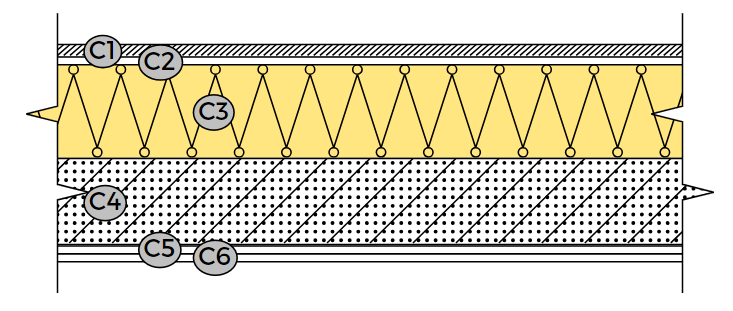

• Une paroi maçonnée avec isolé collé EPS et revêtement en plaquette (référence TOTEM : ME_Briques isolantes_terre cuite_BIB_Neuf_09, ID  ET77) : U=0.22 W/m²K pour 11,17 mPt / UF et 33 cm

Maçonnerie ou ossature bois ?

La présence d’une paroi en maçonnerie dans notre podium invite à s’intéresser plus largement au nuage de points rouges. Celui-ci performe plutôt bien, chacun de ces points étant situés à la base de chaque « brochette ». La construction en maçonnerie n’est pas antinomique avec réduction d’impact environnemental global.

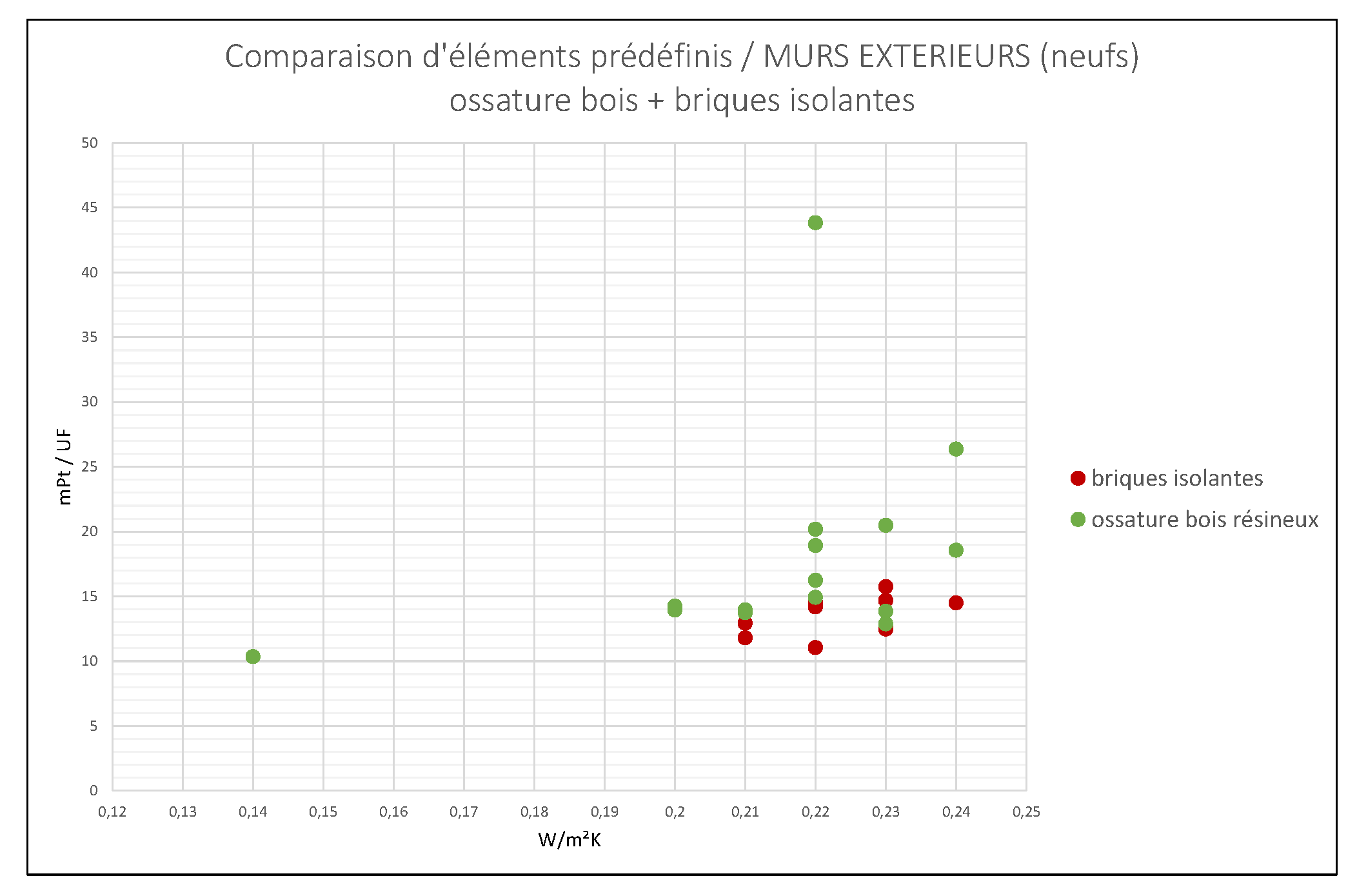

Le graphique suivant reprend l’ensemble des parois en maçonnerie de briques isolantes et des parois ossature bois, pour comparaison.

Difficile de tirer une généralité, mais nous voyons que certains éléments en ossature-bois affichent des scores intéressants, à la fois en terme de performance environnementale et de performance énergétique. Ceux-là présentent des isolations en paille, laine de roche ou cellulose). Mais d’autres sont bien moins intéressant. Le point isolé (44mPt/UF) présente une isolation en granulés de liège expansé, mais ne nous y laissons pas prendre : ce n’est nullement la couche isolante qui est impactante dans cet élément, mais bien la couche de revêtement intérieure en céramique ! Le graphique affichant le détail par composant est très instructif en la matière lorsqu’il s’agit de se rendre compte de ce qui est impactant au sein de l’élément.

Nous constatons également que le nuage de points des parois en briques isolantes est relativement homogène avec un score qui s’échelonne entre 11 mPt/UF pour celle isolée avec de l’EPS (polystyrène expansé) et 16 mPt /UF pour celle isolée en XPS (polystyrène extrudé). Cette famille a donc l’avantage d’une relative prévisibilité des performances. Par contre, elle présente un moindre potentiel de réemploi des composants, vu l’emploi fréquent de colles pour les isolants et revêtements.
